概述：

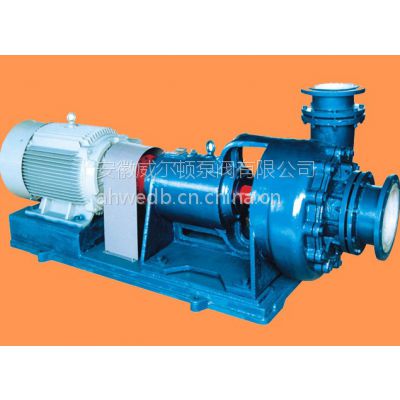

    UHB-ZK耐腐耐磨脱硫循环泵属悬臂式单级单吸离心泵，是我公司专为电厂烟气脱硫和污水处理等项目而设计开发的，该泵采用钢衬超高分子量聚乙烯(UHMW-PE)制成，具有强大的耐腐蚀性和卓绝的耐磨性能。该泵广泛适用于温度在100度以下，含固量(硬质软质颗粒不限)不超过40%的任意浓度的酸、碱、盐(含氯离子介质)强氧化剂、有机溶剂等介质的输送，可完全替代进口产品，是电厂或各类化工企业用于烟气脱硫环保达标的一种理想的专用设备。

设计特点：

UHB-ZK耐腐耐磨脱硫泵具有以下特点：

(1)强大的耐磨性：过流部件全部采用钢衬超高分子量聚乙烯(UHMW-PE)制造，超高分子量聚乙烯(UHMW-PE)的耐磨性居塑料***，比尼龙66(PA66)、聚四氟乙烯(PTFE)高4倍，是碳钢、不锈钢耐磨性的7-10倍。

(2)强大的耐冲击性：超高分子量聚乙烯的冲击强度位居通用工程塑料***，是(丙烯腈／丁二烯／苯乙烯)共聚物(ABS)的5倍，且能在-196℃下保持稳定，这是其它任何塑料所没有的特性。

(3)优良的耐腐蚀性：该泵在一定温度和浓度范围内能耐各种腐蚀性介质(酸、碱、盐)及有机溶剂，在20℃和90℃的80种有机溶剂中浸渍30d。外表无任何反常现象，其它物理性能也几乎没有变化。

(4)超高分子量聚乙烯冲击能吸收性为塑料中值，消音性好。

(5)***，***素分解，因此亦适合在食品行业使用。

(6)摩擦系数低，仅为0.07-0.11，故具有自润滑性。在水润滑条件下，其动摩擦系数比PA66和聚甲醛(POM)低一半。当以滑动或转动形式工作时，比钢和黄铜加了润滑油后的润滑性还要好。因此，被评价为"成本／性能非常理想"的耐磨材料。

(7)不粘附，抗粘附能力与PTFE相当。

用途：

脱硫工程用泵，尤其适用于电厂的脱硫。

泵的轴封设计：

    1、K型动力密封 该密封主要由副叶轮（或副叶片）与停车密封（橡胶油封）组成。工作时由于副叶轮（或副叶片）旋转产生的离心力使密封腔内处于负压状态，从而阻止液体向外泄漏，此时，停车密封不起作用，橡胶油封的唇口因为负压而松开，与轴套产生一定间隙，减小它们之间的磨损，延长了使用寿命；停机时，由于副叶轮（或副叶片）停止旋转，密封腔内由负压转变为正压，停车密封开始工作，橡胶油封的唇口在压力作用下紧紧包住轴套，从而达到密封目的。若允许密封液渗入介质内，可选用K1型动力密封，则可添加外冷却水装置，延长油封的使用寿命（图3）。该密封的油封采用氟橡胶制成，主要适用于输送含固体颗粒的料浆、含杂质的污水等腐蚀性介质（K1型动力密封用的冷却水为洁净的自来水）。

    2、C型非标机械密封 该密封为内装式非标机械密封，采用外冷却方式，需加冷却水，是一种平衡式机械密封，它可根据液体压力的不同自动调节端面比压，从而减轻端面磨损，延长使用寿命，该密封的动静环均由碳化硅制成，可用于输送含大量颗粒的腐蚀性液体。该密封具有结构紧凑，使用寿命长等优点（冷却水为洁净的自来水）。

结构与材料示图：
