泵的说明：

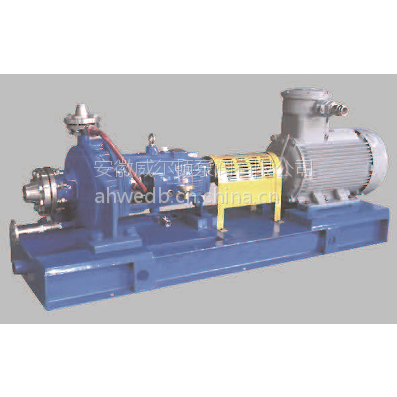

WEDZE型石油化工流程泵属单级卧式离心泵，是我公司按照美国石油学会API640标准和VDMA24297(重型）规范设计制造的泵产品，并在原ZE型泵的基础上进行了优化和改进，有效地提高了产品的可靠性；该型泵的泵体为脚支撑既标准中的OH2型结构，叶轮均为单级径向叶轮，其基本型结构为闭式结构，根据所输送的介质的特性也可设计为开式或全开式结构；轴向吸入，径向排出、冲洗或密封液的循环系统。

标准管路按API610规范设计。吸入、排出管路法兰的压力等级相同。

泵的工作转向：从驱动电机端看，泵的转向为顺时针方向转动，

适用范围：

WEDZE型系列泵适用于输送各种中性及腐蚀性的液体（各种浓度和温度的酸、碱、盐及液态石油化工产品、有机化合物等），其温度范围为-80°C~450°C，使用压力达5.0Mpa。

该系列产品广泛适用于：

炼油、石油化学工业工程：煤炭加工工业和低温工程：化学工业、造纸、制糖业和食品加工及普通流程工业：

供水、海水淡化、发电、供暖和空气调节等系统工程：环保工程、水处理、船舶及海上工业工程等；

结构特点：

WEDZE型石油化工流程泵是单级卧式离心泵，轴向水平吸入，垂直径向顶部排出，密封腔体外部设置夹套，可通入蒸汽货冷却液，一实现保温或冷却降温的作用。

轴承悬架体有三种结构形式：

散热片自然却方式（-80°C~120°C）

散热片和风叶扇联合冷却方式（120°C~220°C）

水冷却方式（220°C以上）

该泵为后开门式结构，维护保养检修方便，同时可***流程工作要求的维修条件，轴承、轴封和叶轮为一转子组件可进行迅速的拆卸或装配，大大缩短了停车维修周期。

泵的叶轮为单吸径向闭式，带有叶轮耐磨环和泵体耐磨环，磨损后只需要更换耐磨环可减低维修和构件的成本。

泵的叶轮为单吸径向闭式，带有叶轮耐磨环和泵体耐磨环，磨损后只需要更换耐磨环可见地维修后构件的成本。

泵的叶轮为单吸径向开式，泵体内或泵盖上设置衬板以调节与叶轮的配合间隙，***泵的工作性能，提高泵的工资效率

泵的轴封有填料密封盒机械密封两种类型，用户可根据不同使用工况进行选择。并可设置冷却，冲洗密封的循环系统。

轴承用润滑油润滑，轴承悬架体上带有恒位油杯好油标；

泵与电机采用加长膜片联轴器链接传动，可补偿小的轴向、径向和角度位移，同时便于对泵进行维护和保养的工作，减轻劳动强度，节约时间，提高工作效率。
